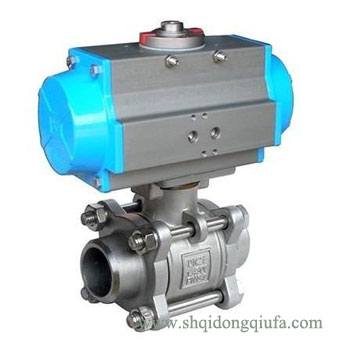

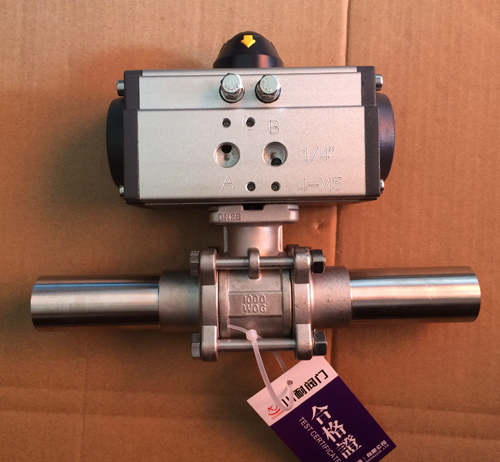

三片式不銹鋼氣動焊接球閥規格型號廠家

更新時間：2018-07-09

三片式不銹鋼氣動焊接球閥桿采用有倒密封的下裝式結構，規格齊全、型號標準，閥腔異常升壓時，閥桿不會被沖擊。三片式不銹鋼氣動焊接球閥專業生產廠家，可設置90°開關定位機構，根據需要加鎖以防止誤操作。
三片式不銹鋼氣動焊接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。

三片式不銹鋼氣動焊接球閥設計制造標準：

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927

三片式焊接不銹鋼氣動球閥材質規格：

零件名稱	材質
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

不銹鋼焊接氣動三片式球閥尺寸：

通徑DN	英寸"	連接尺寸
mm	inch	L(mm)	H	管螺紋G	A	重量(Kg)
10	3/8	60	57	3/8″	110	0.34
15	1/2	75	68	1/2″	110	0.47
20	3/4	80	70	3/4″	110	0.68
25	1	90	80	1″	140	1.2
32	11/4	110	85	11/4″	140	1.9
40	11/2	125	100	11/2″	180	2.7
50	2	144	110	2″	180	3.9
65	21/2	186	130	21/2″	200	7.1
80	3	206	150	3″	250	11.5
100	4	240	170	4″	250	20.5

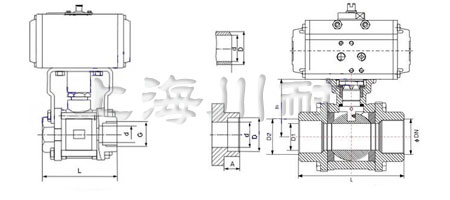

三片式不銹鋼氣動焊接球閥結構圖：
