氣動調節型球閥的性能指標和應用

更新時間：2015-09-22

調節型氣動球閥具有流量可調，引入自動控制系統，可通過PLC等自控裝置全程自動根據需要自動調節球閥的開度，廣泛應用于化工、冶金、電廠等行業，其性能指標有：基本誤差、回差、死區、始終點偏差、額定行程偏差、泄漏量、密封性、耐壓強度、外觀、額定流量系數、固有流量特性、耐振動性能、動作壽命，計13項、前9項為出廠檢驗項目。

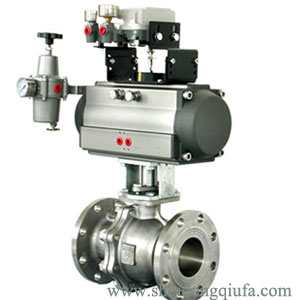

氣動調節球閥

由于調節型氣動法蘭球閥的運輸、工作彈簧范圍的調整等因素，安裝前往往需要對如下性能進行調整、檢驗：
1）基本誤差
將規定的輸入信號平穩地按增大和減小方向輸入執行機構氣室（或定位器），測量各點所對應的行程值，計算出實際“信號－行程”關系與理論關系之間的各點誤差。其最大值即為基本誤差。試驗點應至少包括信號范圍0、25％、50％、75％、100％這5個點。測量儀表基本誤差限應小于被試閥基本誤差限的1/4。
   2）回差
   試驗程序與上面第1）點所述相同。在同一輸入信號上所測得的正反行程的最大差值即為回差。
   3）始終點偏差
   方法同第1）點。信號的上限（始點）處的基本誤差即為始點偏差；信號的下限（終點）處的基本誤差為終點偏差。
調節型氣動球閥

4）額定行程偏差
將額定輸入信號加入氣動執行機構氣室（或定位器），使閥桿走完全程，實際行程與額定行程之差與額定行程之比即為額定行程偏差。實際行程必須大于額定行程。
5）泄漏量
試驗介質為10～50℃的清潔氣體（空氣和氮氣）或液體（水或煤油）；試驗壓力A程序為：當閥的允許壓差大于350KPa時，試驗壓力均按350KPa做，小于350KPa時按允許壓差做；B試驗程序按閥的最大工作壓差做。試驗信號壓力應確保閥處于關閉狀態。在A試驗程序時，氣開閥執行機構信號壓力為零；氣閉閥執行機構信號壓力為輸入信號上限值加20KPa；兩位式閥執行機構信號壓力應為設計規定值。在B試驗程序時，執行機構的信號壓力應為設計規定值。試驗介質應按規定流向加入閥內，閥出口可直接通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥和下游各連接管道完全充滿介質后方可測取泄漏。
