Q647F氣動固定球閥

更新時間：2015-11-25

Q647F氣動固定式球閥介紹：
Q647F氣動固定式球閥它與浮動式氣動球閥相比，Q647F氣動固定球閥具有多重優，Q647F氣動固定球閥密封性能穩定、使用壽命長，適用于高壓、大口徑場合，廣受好評當閥門打開或者關閉時，閥前介質在球體上產生的擠壓力絕大部分轉移給了軸承，大幅減少或者幾乎不會使球體向閥座移動，因而閥座變形小，Q647F氣動固定式球閥先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每臺球閥有兩個閥座，故可以實現雙向密封和雙向流動。

Q647F氣動固定球閥規格特點：
1、球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
2、Q647F氣動固定式球閥采用全通徑或縮徑設計，流通阻力小。
3、氣動固定式球閥閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。

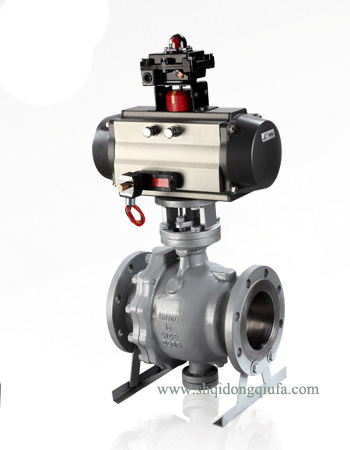

Q647氣動固定式球閥

Q647F氣動固定式球閥型號規格標準：

公稱通徑DN(mm)	50	100
公稱壓力(MPa)	PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB
閥體形式	兩段式鑄造閥體
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接形式	法蘭式
流量特性	近似快開型
泄漏量	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
可調范圍	250:1	250:1
基本誤差	帶定位器：小于全行程的±2%
死區	帶定位器：小于全行程的±2%
適用溫度	PTFE≤180℃；PPL≤280℃；金屬密封≥300℃
配置執行機構	GT、AT、ST、SR系列單雙作用氣動執行器
控制方式	開關兩位控制，4～20mA模擬量控制

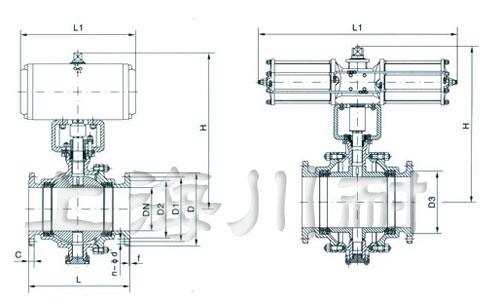

Q647F氣動固定式球閥結構圖：
Q647氣動固定式球閥結構圖
